一、什么是開路失效？
所謂開路失效，是指穩壓二極管內部PN結因熱擊穿、機械應力或長期過載導致內部連接斷裂，表現為器件不再導通，相當于電路中該元件被移除。此時，穩壓管失去了其應有的穩壓或保護作用。
在電源基準電路中，開路會導致參考電壓消失，后級電路無法正常工作；
在過壓保護電路中，開路失效意味著無法再鉗位浪涌，負載將直接暴露于過高電壓下，風險更大。
二、導致開路失效的常見原因
過功率沖擊
當穩壓管承受的功耗超過額定值時，芯片溫度急劇升高，金屬化層或焊點可能因熱應力斷裂，從而導致開路。這種情況多見于浪涌、雷擊或電路設計沒有預留足夠功耗裕量。
反復浪涌沖擊
雖然穩壓二極管能吸收一定的瞬態能量，但它并非專門設計用于大能量浪涌（TVS管才適合此類應用）。反復受到浪涌作用，會使結區逐漸退化，最終形成開路失效。
焊接工藝不良
在生產裝配過程中，如果焊接溫度過高或焊點虛焊，也可能在使用中因熱循環或機械應力導致內部開路。
長期工作在臨界條件
穩壓管若長期在接近最大額定電流或功耗的條件下工作，會加速結區老化。隨著時間推移，其結構可能出現裂紋，最終導致開路。
三、開路失效的后果
穩壓二極管一旦開路，往往會讓設計失去最后的“安全閥”。
在穩壓電源電路中：輸出電壓不再穩定，可能隨輸入波動，導致電路功能異常。
在保護電路中：負載直接面對過壓風險，輕則系統重啟，重則IC損壞。
在參考電路中：后級比較器或控制電路無法獲得穩定基準，造成誤判或功能失效。
四、如何預防開路失效？
合理選型
確保穩壓管的功率裕量在1.5倍以上，避免器件長時間高負載運行。
針對浪涌保護應用，應優先選用專用的TVS管，而不是普通Zener。
電路設計優化
串聯限流電阻必須設計合理，既要保證足夠的穩壓電流，又要避免電流過大。
在電源入口處增加濾波和浪涌抑制元件，分擔穩壓管壓力。
關注焊接和裝配
生產環節嚴格控制回流焊溫度曲線，避免虛焊、過熱。
對關鍵電路建議做高低溫循環試驗，提前發現潛在隱患。
失效模式評估
在可靠性設計中，工程師要認識到穩壓管更常見的失效是開路，而不是短路。
對保護電路，可以考慮并聯多顆或加冗余設計，避免單點失效造成系統風險。
五、FAE常見解答要點
當客戶反饋“穩壓管失效”時，F(xiàn)AE需要結合失效模式來判斷：
如果是開路 → 多半是過功率沖擊或焊接問題；
如果是短路 → 多見于嚴重浪涌瞬間擊穿；
如果是參數漂移 → 可能是長期過載或溫度應力引起。
對于開路問題，通常建議客戶重新評估功耗裕量、確認浪涌環境，并優化PCB布局及焊接工藝。

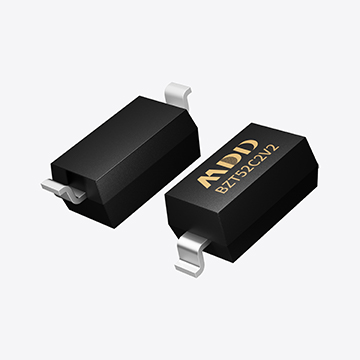

MDD穩壓二極管開路失效雖不如短路那樣直觀，但在保護類應用中卻更為危險，因為它意味著保護功能“悄悄失效”。作為FAE，在與客戶溝通時，既要讓其理解穩壓管的工作極限，也要引導其合理使用TVS、LDO等更合適的器件。只有在設計階段就充分考慮失效模式，才能避免系統在關鍵時刻因一個小小的穩壓管開路而導致嚴重后果。
