一、標準測試與實際環境的差異
IEC 61000-4-2 標準規定了接觸放電和空氣放電兩種方式，其電壓等級、波形、能量大小都是固定的。但在真實應用中，環境電荷累積方式千差萬別：
用戶走動帶電、干燥環境放電，可能導致電壓遠超實驗室設定；
插拔接口時，連接線纜長度不同，寄生電感電容不同，產生的尖峰電流和電壓幅度更復雜；
ESD 槍的放電點與設備殼體或接口的實際接觸點并不完全一致。
因此，實驗室的測試環境往往是“理想化”的，而真實場景下的沖擊更復雜、更不可控。
二、ESD 與浪涌、雷擊的混淆
很多客戶把“ESD 防護”和“浪涌防護”混為一談。實際上，兩者在能量和時域特性上差別很大：
ESD：ns 級脈沖，電壓高但能量低；
浪涌/雷擊：μs~ms 級脈沖，能量極大。
實驗室 ESD 測試能過，只能說明器件能承受小能量的瞬態沖擊，但在戶外應用或電源干擾中，如果遭遇雷擊感應浪涌，單靠 ESD 管是遠遠不夠的，往往需要 TVS、壓敏電阻或氣體放電管等多級保護。
三、器件選型存在偏差

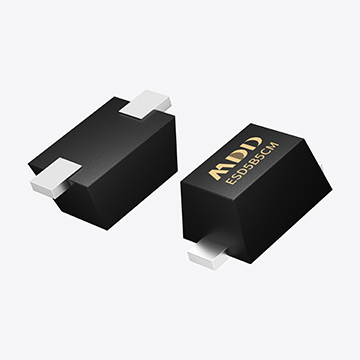

常見的誤區是只看靜電二極管的“IEC 等級”，忽略了關鍵參數：
鉗位電壓過高 → 芯片仍可能被擊穿；
結電容過大 → 信號質量下降，設計被迫退而求其次選用不合適的型號；
通流能力不足 → 遇到多次放電或組合干擾時，ESD 管容易隱性損傷。
正確的做法是根據接口類型（高速信號、電源口、低速 GPIO）分別選用低電容或大通流的防護器件，而不是“一種 ESD 管通用所有接口”。
四、PCB 布局與接地回路問題
即便器件選型正確，如果布局不合理，防護效果也會大打折扣。
如果 ESD 管沒有緊貼接口放置，靜電電流會先經過芯片引腳再進入防護器件，形同虛設；
如果接地回路過長或過細，等效電感過大，會導致鉗位失效；
如果多層板沒有通過地過孔快速泄放電流，電流可能沿著電源線耦合到其它敏感電路。
因此，ESD 防護不僅僅是“加一個二極管”，而是整個 PCB 走線、地層設計和防護器件的協同優化。
五、隱性損傷的累積效應
有時產品在實驗室測試中能承受幾次放電，但在實際應用中經過多次沖擊后，ESD 管的漏電流會逐漸上升、鉗位電壓漂移，形成“隱性失效”。這種損傷在功能上可能一時不顯現，但長期運行后會導致接口性能下降或徹底損壞。
ESD 測試能過，并不代表產品在真實環境下就絕對安全。實驗室測試驗證的是器件在標準條件下的抗擾度，而實際應用中還需綜合考慮 環境差異、浪涌干擾、器件選型、PCB 布局以及長期可靠性。作為MDD辰達半導體的FAE，我們常建議客戶采用 多級防護策略：前端用 GDT/MOV 吸收大能量，中間用 TVS 鉗位，最后用 ESD 管保證接口芯片安全。同時，必須優化 PCB 走線和接地設計，才能在真實環境中真正做到可靠防護。
